貝雷片支撐施工技術方法的應用
- 發布時間：2019-08-06
- 發布者： sdruilu
- 來源： 本站
- 閱讀量：431
貝雷片源于英國和美國早在第二次世界大戰初期，于1938 年采用英國工程師唐納德設計的、大量用于歐洲及遠東戰場的一種米字型桁架鋼橋，后經過改進形成了現在的貝雷片。貝雷片通過連接和相關構造，可用來搭設臨時或永久性橋梁、組裝架橋機和龍門吊、組裝各種排架和支撐架等，用途非常廣泛。
1、主要技術內容

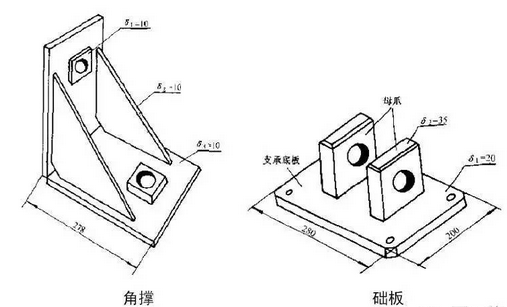

1）主要構配件有桁架、支撐架、角撐、礎板、連接銷軸和加強弦桿。
2）桁架長向接長、通過連接構造后，水平放置可用作梁，豎立放置可用作柱。
3）貝雷梁或貝雷柱根據荷載大小計算桁架的排數，但不得少于兩排。相鄰兩排采用支撐架連接成整體。根據支撐架型號的不同，一片支撐架可連接兩片、三片或四片桁架。

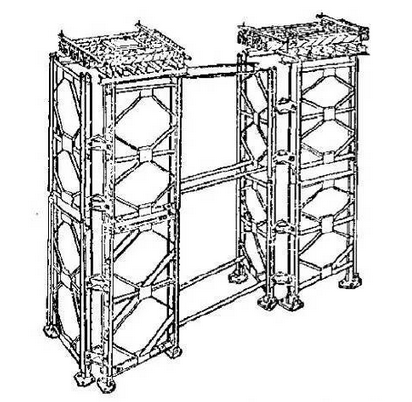

4）貝雷柱根據組裝形式可有兩種形式：排架柱和塔柱。當將三片或四片桁架平行放置并用支撐架連接時，形成的柱為排架柱；當將四片桁架互成90 度放置并用角撐和支撐架連接時，形成的柱為塔柱。
5）當采用標準桁架、最小間距排列仍不能滿足受力要求時，可在標準桁架上、下表面附著加強弦桿，以增強抗彎、抗剪能力；也可采用新型桁架片。
6）貝雷片使用前應根據荷載設計桁架的選型、間距等參數，并重點考慮穩定性問題，特別是貝雷柱。
2、技術參數
1）桁架的標準尺寸是1.5m×3m，桁架并排間距可以是450mm、900mm 和1350mm，由支撐架的規格決定。

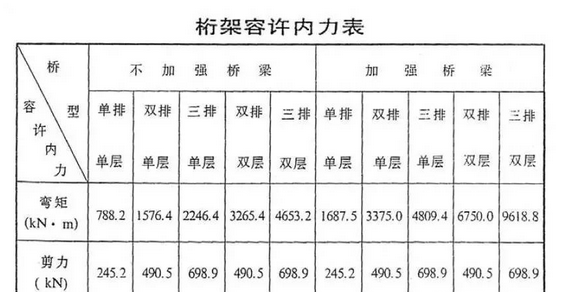

2）貝雷片各種承載力參數見圖。
3、適用范圍
偏遠地區當施工條件不便于采用混凝土或型鋼結構時，可用作永久性結構，如橋梁等。
施工中各種操作平臺和支撐的搭設，當采用型鋼結構只能一次性投入、不能重復利用時，采用貝雷片拼裝各種平臺和支撐。
